Biwalentny, niskotemperaturowy system grzewczy

By Klaudia,

schemat12

Biwalentny, niskotemperaturowy system grzewczy dla budynku jednorodzinnego.
System wykorzystuje kolektory słoneczne, pompę ciepła, kominek z płaszczem wodnym do ogrzewania wody użytkowej oraz zasilania centralnego ogrzewania ściennego. Dystrybucja ciepła odbywa się ze zbiornika kombinowanego (c.o./cwu).

  Filed under:
  Comments: Możliwość komentowania Biwalentny, niskotemperaturowy system grzewczy została wyłączona


Biwalentny, niskotemperaturowy system grzewczy

By Klaudia,

schemat11

Biwalentny, niskotemperaturowy system grzewczy dla budynku jednorodzinnego.
System wykorzystuje kolektory słoneczne, kocioł c.o., kominek z płaszczem wodnym do ogrzewania wody użytkowej oraz zasilania centralnego ogrzewania ściennego. Dystrybucja ciepła odbywa się ze zbiornika kombinowanego c.o./cwu.

  Filed under:
  Comments: Możliwość komentowania Biwalentny, niskotemperaturowy system grzewczy została wyłączona

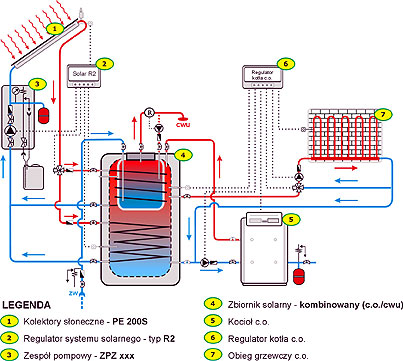

Biwalentny, niskotemperaturowy system grzewczy

By Klaudia,

schemat10

Biwalentny, niskotemperaturowy system grzewczy dla budynku jednorodzinnego.
System wykorzystuje kolektory słoneczne do ogrzewania cwu i wspomagania centralnego ogrzewania. Kolektory słoneczne przekazują energię do zbiornika kombinowanego (c.o./cwu), z którego odbywa się dystrybucja ciepła na cwu i c.o. Zbiornik dogrzewany jest przez kocioł c.o.

  Filed under:
  Comments: Możliwość komentowania Biwalentny, niskotemperaturowy system grzewczy została wyłączona

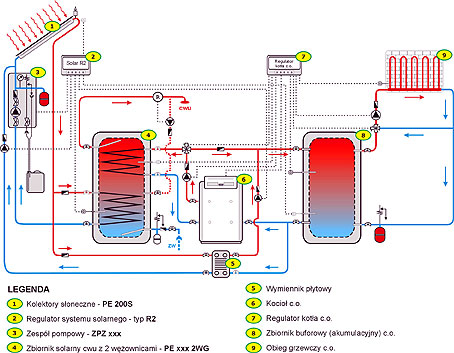

Solarna instalacja grzewcza do cwu i wspomagania c.o.

By Klaudia,

schemat9

Kolektory słoneczne ogrzewają priorytetowo wodę użytkową w zbiorniku 2 wężownicowym cwu. Po nagrzaniu cwu kolektory wspomagają ogrzewanie zbiornika akumulacyjnego c.o. poprzez wymiennik płytowy. Dystrybucja ciepła na c.o. odbywa się ze zbiornika akumulacyjnego zasilanego z kolektorów i kotła c.o.

  Filed under:
  Comments: Możliwość komentowania Solarna instalacja grzewcza do cwu i wspomagania c.o. została wyłączona


Solarna instalacja grzewcza z pompą ciepła do cwu

By Klaudia,

schemat8

System solarny z pompą ciepła (typ powietrze/woda) posiadającą zabudowany zbiornik do cwu. Kolektory słoneczne ogrzewają cwu poprzez znajdującą się w zbiorniku wężownicę spiralną. Pompa ciepła zintegrowana ze zbiornikiem zapewnia dogrzewanie cwu odzyskując energię odpadową z wentylacji pomieszczeń.

  Filed under:
  Comments: Możliwość komentowania Solarna instalacja grzewcza z pompą ciepła do cwu została wyłączona


System solarny do ogrzewania wody basenowej

By Klaudia,

schemat6

Kolektory słoneczne ogrzewają wodę basenową wykorzystując do tego celu basenowy wymiennik przepływowy.

  Filed under:
  Comments: Możliwość komentowania System solarny do ogrzewania wody basenowej została wyłączona


Współpraca instalacji solarnej z istniejącym zbiornikiem cwu

By Klaudia,

schemat5

Współpraca instalacji solarnej z istniejącym zbiornikiem cwu podłączonym do kotła c.o.
Zbiornik solarny jest przedwzbiornikiem dla istniejącego zbiornika pojemnościowego cwu zasilanego kotłem c.o. W systemie zastosowano układ mieszający wodę między zbiornikami z uwagi na podobne pojemności zbiorników.

  Filed under:
  Comments: Możliwość komentowania Współpraca instalacji solarnej z istniejącym zbiornikiem cwu została wyłączona


Współpraca instalacji solarnej z istniejącym zbiornikiem cwu

By Klaudia,

schemat4

Współpraca instalacji solarnej z istniejącym zbiornikiem cwu o małej pojemności podłączonym do kotła c.o.
Zbiornik solarny jest przedwzbiornikiem dla istniejącego zbiornika cwu (o małej pojemności) zasilanego kotłem c.o.

  Filed under:
  Comments: Możliwość komentowania Współpraca instalacji solarnej z istniejącym zbiornikiem cwu została wyłączona


Współpraca instalacji solarnej za posrednictwem wymiennika płytowego z istniejącym zbiornikiem cwu

By Klaudia,

schemat3

Istniejący zbiornik pojemnościowy cwu zasilany jest z instalacji solarnej poprzez zewnętrzny wymiennik płytowy. Dogrzewanie wody zapewnia kocioł c.o. poprzez wężownicę w zbiorniku.

  Filed under:
  Comments: Możliwość komentowania Współpraca instalacji solarnej za posrednictwem wymiennika płytowego z istniejącym zbiornikiem cwu została wyłączona


Solarna instalacja grzewcza do cwu współpracująca z kotłem c.o.

By Klaudia,

schemat2

System solarny ze zbiornikiem cwu wyposażonym w 2 wężownice spiralne i grzałkę elektryczną.

  Filed under:
  Comments: Możliwość komentowania Solarna instalacja grzewcza do cwu współpracująca z kotłem c.o. została wyłączona
